Рентгеновская трубка РИТРОНИКА РИ-Хронон

Общие сведения

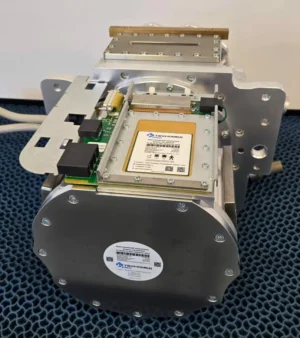

Изделие РИТРОНИКА РИ-ХРОНОН представляет собой полнофункциональный рентгеновский эмиттер, скомпонованный в едином блоке. В его состав входят: рентгеновская трубка, экранирующий кожух со встроенным анодным статором, термоконтроллер, реле аварийного отключения по давлению, а также печатный узел с энергонезависимой памятью для регистрации рабочих параметров. Теплоотвод реализован через масляное заполнение корпуса; подключение к внешнему радиатору выполняется быстроразъёмными муфтами, что упрощает монтаж и демонтаж. Уровень радиационной безопасности подтверждён сертификацией по IEC 60601.

Конструкция трубки
Установленная трубка относится к классу высокомощных, с двумя фокальными пятнами, и размещена в цельнометаллическом корпусе. Анодный узел собран на основе рений-вольфрамового и молибденового сплавов, закреплённых в графитокомпозитном держателе. Такая архитектура обеспечивает высокую аккумулирующую способность – анод выдерживает значительные энергетические всплески, возникающие при КТ-сканировании, и оперативно рассеивает поглощённое тепло. Вольфрам-рениевое покрытие в области фокального пятна обладает низкой скоростью эрозии, благодаря чему дозовая характеристика остаётся стабильной даже при интенсивной эксплуатации. Наличие металлической центральной секции в конструкции трубки – ключевой фактор долговечности и высокой разрешающей способности снимков.

Особенности катодного узла
Катодный изолятор выполнен из плоского керамического элемента, вынесенного наружу защитного кожуха и уже предварительно подключённого высоковольтным кабелем, что облегчает интеграцию в систему.

Состав изделия

  • Кожух защитный;

  • Рентгеновская трубка;

  • Статор привода анода;

  • Блок контроля температуры и давления масла;

  • Плата памяти XTM (хранит историю эксплуатации).

Принцип генерации излучения
РИ-ХРОНОН функционирует как электровакуумный генератор тормозного излучения. При подаче напряжения накала на вольфрамовый катод происходит термоэлектронная эмиссия. Высвободившиеся электроны разгоняются сильным электрическим полем и бомбардируют анод-мишень. В результате торможения в материале мишени рождаются рентгеновские γ-кванты, которые и составляют полезный пучок.

Статус изделия
Данный излучатель не является самостоятельным медицинским изделием; он поставляется как комплектующий компонент для оборудования, относящегося ко 2б классу потенциального риска согласно Приказу Минздрава РФ №4н от 06.06.2012.

Артикул: k001-11 Категории: ,

Описание

Общие сведения
Модель РИТРОНИКА РИ-688 представляет собой интеллектуальный рентгеновский эмиттер, сконструированный по модульному принципу. Базовый узел включает рентгеновскую трубку, экранирующий кожух со встроенным статором, термодатчики, реле токовой защиты и микросхему EEPROM, сохраняющую служебную информацию. Дополнительный контроллер XTM выполняет функции черного ящика, регистрируя историю нагрузок.

Конструктивные особенности охлаждения
Для обеспечения теплового баланса кожух герметично заполнен диэлектрическим маслом. Гидравлический контур подсоединяется к радиатору охлаждения при помощи прецизионных быстросъемных фитингов, что позволяет оперативно демонтировать устройство без потери рабочей жидкости. Защитные свойства соответствуют требованиям IEC 60601.

Анодная группа и тепловые режимы
Трубка оснащена подшипниками скольжения на жидкометаллической основе, рассчитанными на высокие скорости вращения. В ней реализована двухфокусная геометрия. Анодный диск представляет собой композитную конструкцию из рения, вольфрама и молибдена, интегрированную в графитовый теплоотвод. Данное решение позволяет выдерживать колоссальные тепловые нагрузки, характерные для спирального сканирования, и обеспечивать форсированный отвод остаточной энергии. Специфический вольфрам-рениевый слой в области пятна обладает пониженной скоростью эрозии, что дает высокую воспроизводимость дозовых характеристик даже при длительных сеансах.

Механическая прочность и акустика
Металлический корпус в центральной части конструкции гарантирует жесткость системы и стабильность геометрии, что критично для разрешающей способности. Активное воздушное охлаждение реализовано вентилятором с автономной регулировкой числа оборотов, автоматически переключающимся в турбо-режим при пиковых нагрузках (сопровождается повышенным уровнем шума).

Комплектация:

  • Кожух защитный;

  • Трубка рентгеновская;

  • Статор привода анода;

  • Блок контроля масла и температуры;

  • Плата памяти EEPROM;

  • Плата регистрации XTM.

Совместимость
Излучатель полностью аналогичен CHRONON XTA и предназначен для использования в медицинских компьютерных томографах Siemens SOMATOM go.Now, SOMATOM go.Up.
